Opis izdelka

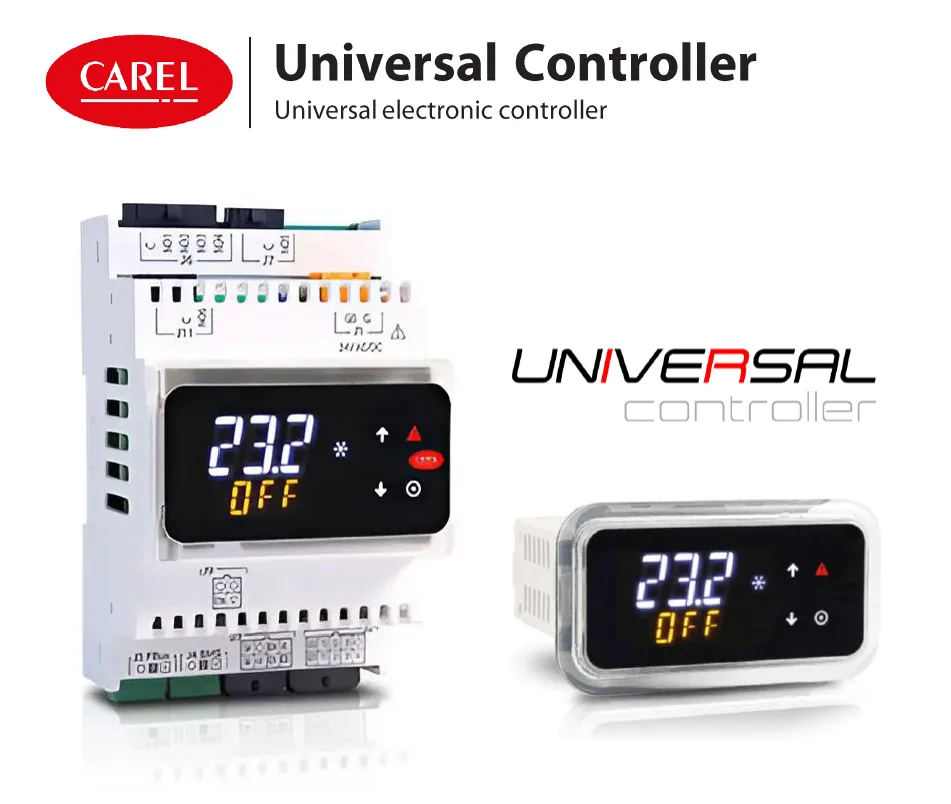

Universal Controller je napreden večnamenski regulator, zasnovan za upravljanje ogrevalnih in hladilnih sistemov z več regulacijskimi krogi. Na voljo je v panelni izvedbi in DIN-rail izvedbi. Razvit je na osnovi serije IR33 Universal, ki jo nadomešča, ter prinaša razširjene funkcionalnosti, večjo fleksibilnost pri konfiguraciji in sodoben način parametrizacije preko aplikacije.

Ključne funkcionalnosti

  • Neodvisno poletno/zimsko upravljanje za krog 1 in krog 2
  • Upravljanje do dveh 3-potnih ventilov (krog 1 in krog 2)
  • Izboljšana kompenzacijska funkcija s tretjim dodatnim senzorjem
  • Upravljanje do treh regulacijskih zank (glavna + pomožna + kompenzacijska)
  • Časovno programiranje:
    • 3 programi
    • 4 časovni intervali na dan
    • Profili Off / Comfort / Eco z ločenimi nastavitvami
  • Upravljanje preko pametnega telefona ali PC-ja z uporabo aplikacije Applica

Tehnične lastnosti

  • Napajanje: 24 V AC (50 / 60 Hz)
  • Analogni vhodi:
    • 1 × univerzalni analogni vhod:
      NTC, PT1000, 0–10 VDC, radiometrični 0–5 VDC, 0–20 mA, 4–20 mA
    • 2 × analogna vhoda:
      NTC, radiometrični 0–5 VDC, 0–20 mA, 4–20 mA
  • Digitalni vhodi: 2 × suhi kontakt
  • Analogni izhodi: 2 × 0–10 V
  • Digitalni izhodi: 5 × relejski izhod, 5 A
  • Komunikacija: 1 × RS485 serijski vmesnik

Universal Controller nadomešča modele serije IR33 Universal, ki niso več v proizvodnji. Kljub temu obstajajo razlike, predvsem glede:

  • podprtih tipov senzorjev,

  • razpoložljivih regulacijskih in konfiguracijskih načinov.

Za natančne tehnične podrobnosti je potrebno upoštevati uradni uporabniški priročnik. Link spodaj.

Produktne kode

Krmilniki

  • U20R00UC00200 – panel-mounted version
  • U20R00UC00250 – DIN-rail version

Kabelski in konektorski kompleti (niso vključeni)

  • UCHCOND010 – DIN cable & connector kit, MOLEX/FREE, 100 cm
  • UCHCOND030 – DIN cable & connector kit, MOLEX/FREE, 300 cm
  • UCHCONP010 – Panel cable & connector kit, MOLEX/FREE, 100 cm
  • UCHCONP030 – Panel cable & connector kit, MOLEX/FREE, 300 cm

Tehnična primerjava / Technical Comparison

IR33 Universal vs. Universal Controller

Lastnost / Feature IR33 Universal Universal Controller
Status izdelka / Product status Ukinjen izdelek / Discontinued Aktiven izdelek / Active product
Način montaže / Mounting Panel Panel / DIN rail
Upravljanje regulacijskih krogov / Control circuits Do 2 Do 3 (main + auxiliary + compensation)
Poletni / zimski režim / Summer–winter mode Skupni režim Neodvisno za krog 1 in 2
Upravljanje ventilov / Valve control Omejeno Do 2 × 3-point valves
Kompenzacijska funkcija / Compensation function Osnovna Napredna, s tretjim senzorjem
Časovno programiranje / Time scheduling Osnovno 3 programi, 4 dnevni intervali, Off/Comfort/Eco
Nastavitveni profili / Operating profiles Omejeni Ločeni profili z različnimi setpointi
Podprti senzorji / Supported sensors Omejen nabor Razširjen nabor (NTC, PT1000, V, mA)
Parametrizacija / Parameterization Lokalno Applica (smartphone / PC)
Komunikacija / Communication RS485 RS485

UniversalController_UserManual_v1.0.2_ENG
